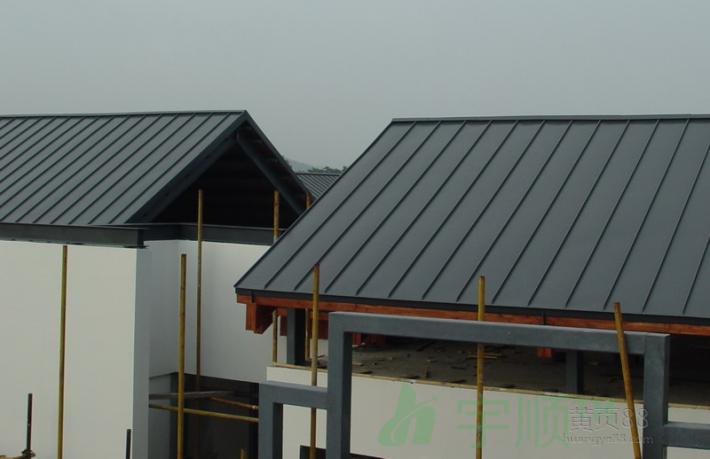

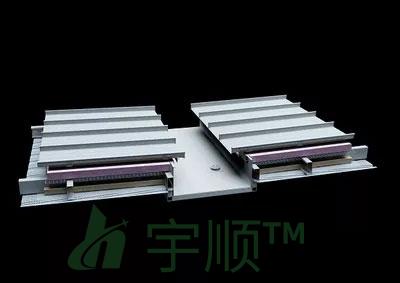

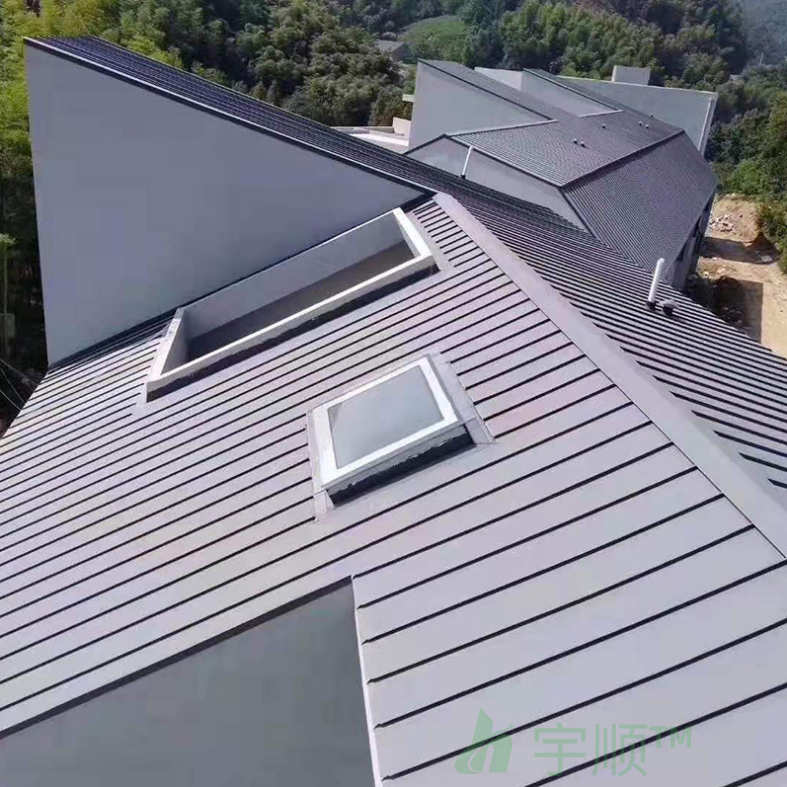

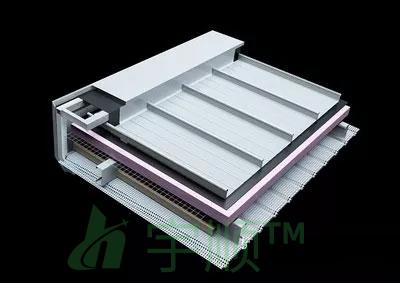

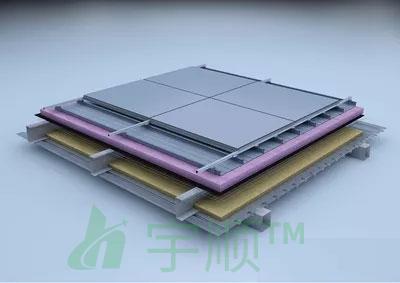

铝镁锰金属屋面构造图	屋脊节点构造图	天沟节点构造图

步骤一 ：安装底板	步骤二：铺装无纺布	步骤三：安装次檩条
步骤四：铺装吸音棉	步骤五：安装铝合金支架	步骤六：铺装钢丝网
步骤七：铺装防水透气膜	步骤八：铺装保温棉	步骤九：安装直立锁边屋面板

安装事项：

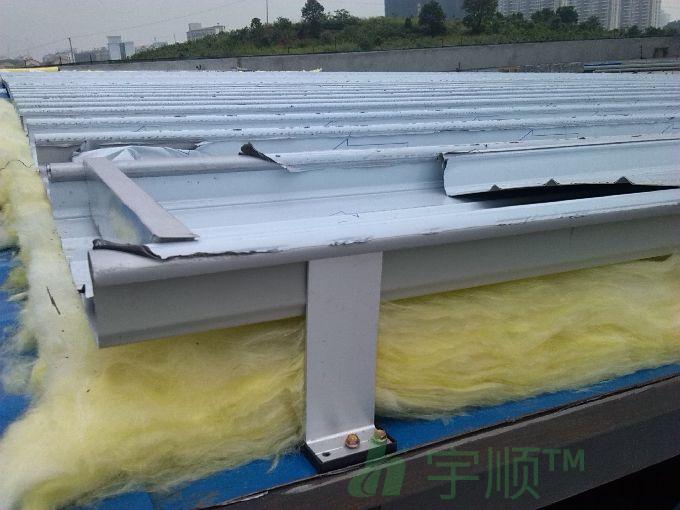

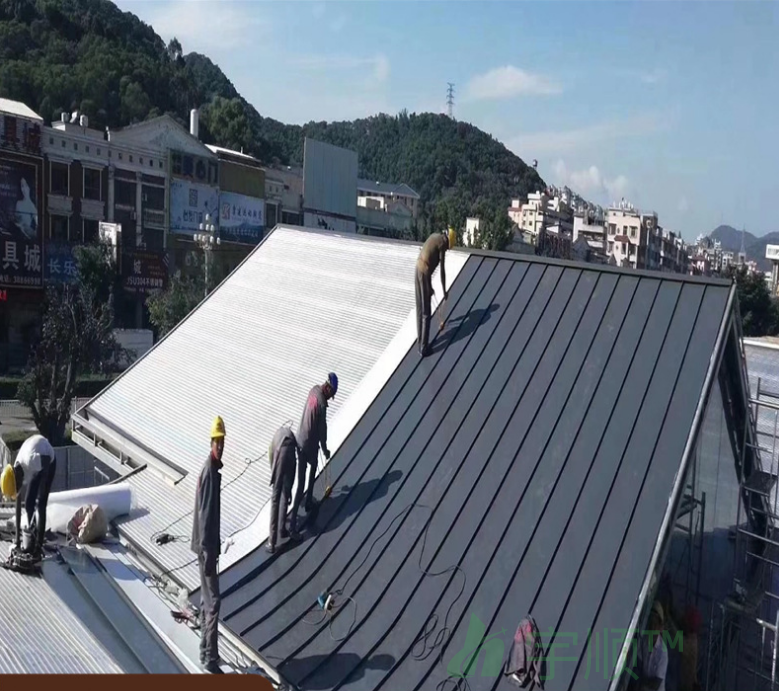

1、屋面系统在固定方式上与传统的板材施工有根本的不同，其采用高强铝合金固定座与檩条固定，再将屋面板卡在固定座的梅花头上，然后用电动锁边机将板肋锁在固定座上，这种固定方式不需穿透板面，因而屋面板没有任何损伤，当然也就不会产生应力集中的问题。

2、屋脊和山墙的防风处理：在设计中考虑将固定在Z型支撑件上的屋脊泛水板和山墙泛水板下折，从而有效的增强了该处的抗风性。

3、檐口的防风处理：在檐口处将屋面板下折，同上理，通过改变受力方式最大程度地减低屋面板在檐口处被风力掀起而造成破坏的可能性。此外，在檐口密封条下方加装通长的滴水片，加强檐口部分的整体性，增强屋面板的整体挠度。

4、屋面防水处理：

（1）本屋面系统采用先进的直立锁边固定方式，从根本上杜绝了传统的螺钉直接穿透屋面板的固定方式带来的漏水隐患。

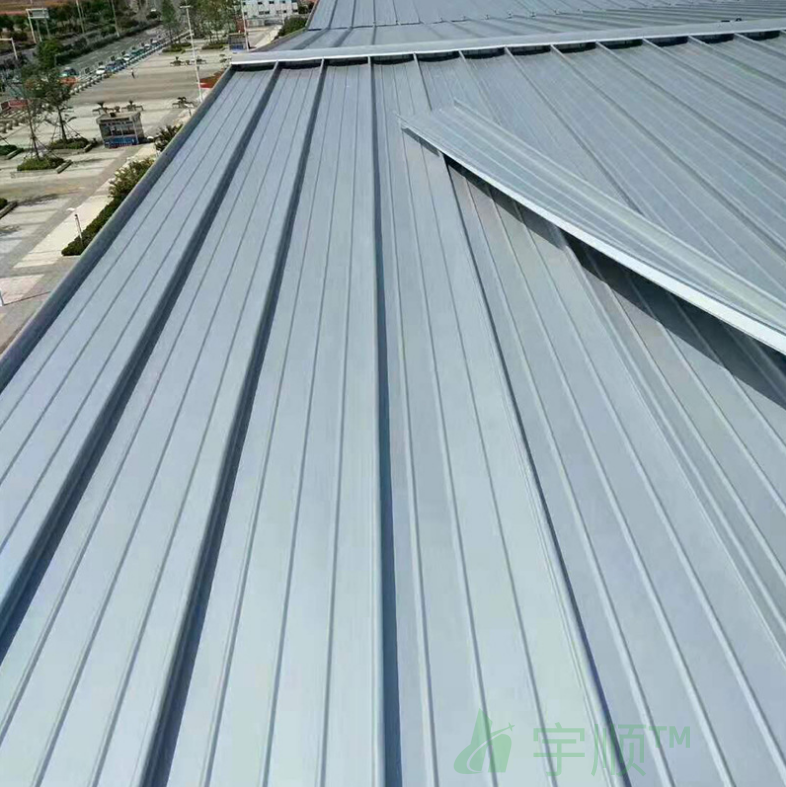

（2）本屋面系统板肋直立，使得其排水断面几乎不受板肋影响，有效排水截面较普通板型更大，可以保证屋面板在横向倾斜情况下(双曲屋面)的防水性能，同时对坡度平缓的超长屋面适应性更强。
